Blachy trapezowe

Posiadamy w swojej ofercie szereg blach trapezowych o różnych przekrojach, w dwóch grubościach i w kilkunastu kolorach. Wszystkie szczegóły możesz znaleźć poniżej. W razie jakichkolwiek pytań po prostu skontaktuj się z nami. Jeśli już wybrałeś – wyślij zapytanie.



  WYŚLIJ ZAPYTANIE OFERTOWE

BPD 18 – klasyczna blacha profilowana o dużej szerokości krycia przeznaczona na dachy i ściany
  • Żółty 453

  • Zielony 510

  • Wiśniowy 3009

  • Srebrny 9006

  • Popielaty 7035

  • Niebieski 096

  • Jasnozielony 6011

  • Jasnoniebieski 5015

  • Grafitowy 087

  • Czerwony 302

  • Czarny 801

  • Ciemnoniebieski 5010

  • Ciemnobrązowy 819

  • Ceglasty 742

  • Brązowy 384

  • Biały 9106

  • Beżowy 410

Blacha trapezowa

Blacha profilowana używana zwykle do krycia dużych powierzchni dachów hal przemysłowych i rolniczych, stosowana też jako okładzina ścienna.Blacha Borga BPD 18 ma klasyczny wygląd i bardzo dużą szerokość krycia, dzięki czemu jest bardzo ekonomicznym zamiennikiem tradycyjnych profili 20 mm. Jej asymetryczny kształt — szerokie przetłoczenia górne i wąskie przetłoczenia dolne — nadaje dachowi ponadczasowy charakter.Profil ma specjalny rowek odprowadzający wodę deszczową, dzięki czemu nie przedostaje się ona przez łączenia.Aby zapobiec skraplaniu się pary wodnej w budynkach bez izolacji, zaleca się zastosowanie pod profilem dachowym powłoki antykondensacyjnej Borga DropStop.

Specyfikacja materiałowa

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali klasy DX51, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji, malowany farbą podkładową oraz pokrywany poliestrowym lakierem zewnętrznym P30, P50 lub MAT.

Dostępne grubości: 0,4 mm / 0,45 mm / 0,5 mm / 0,6 mm

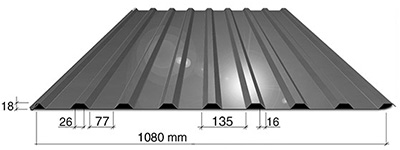

Borga-BPD18-web2

Blacha profilowana BPD 18

Grubość nominalna tnom mm 0.5 0.6
Masa m kg/m2 4.3 5.1
Granica plastyczności fty N/mm2 250 250
Wysokość mm 18 18
Szerokość krycia mm 1080 1080
Min. długość mm 500 500
Maks. długość mm 9000 10000
Reakcja podporowa, podpora skrajna Rd kN/m 3.45 5.06
Reakcja podporowa, szerokość podpory 50mm Rd kN/m 11.80 16.98
Reakcja podporowa, szerokość podpory 100mm Rd kN/m 15.50 22.12
Reakcja podporowa, podpora skrajna Vf kN/m 15.9 28.8
Obliczeniowa nośność na ścinanie, środnika blachy Vw kN/m 63.7 77.7
Obliczeniowa nośność na ścinanie, globalna L2Vgd kN/m 19.7 26.6
Obliczeniowa nośność przekroju na zginanie – pozytyw Md kNm/m 0.478 0.630
Efektywny moment bezwładności przy zginaniu – pozytyw Idef mm4/mm 23.4 30.4
Obliczeniowa nośność przekroju na zginanie – negatyw Md kNm/m 0.434 0.578
Efektywny moment bezwładności przy zginaniu – negatyw Idef mm4/mm 16.1 21.0
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, blacha 2-przęsłowa, nachylenie dachu < 14°, przykręcona do płatwi m 0.44 0.54
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, przykręcona do płatwi m 0.53 0.64
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi m 0.36 0.44

Obliczenia blachy wykonane zgodnie z Eurokodem.

BPE-18 – uniwersalny, ekonomiczny profil ścienny
  • Beżowy 410

  • Biały 9106

  • Brązowy 384

  • Ceglasty 742

  • Ciemnobrązowy 819

  • Ciemnoniebieski 5010

  • Czarny 801

  • Czerwony 302

  • Żółty 453

  • Zielony 510

  • Wiśniowy 3009

  • Srebrny 9006

  • Popielaty 7035

  • Niebieski 096

  • Jasnozielony 6011

  • Jasnoniebieski 5015

  • Grafitowy 087

Klasyczna, popularna blacha o profilu przypominającym deskowanie. Blachę profilowaną Borga BPE 18 wykorzystuje się jako pokrycie ścian różnych rodzajów budynków. Dzięki optymalnej szerokości krycia jest jednym z naszych najbardziej ekonomicznych rozwiązań. Jej asymetryczny kształt — szerokie przetłoczenia górne i wąskie przetłoczenia dolne — nadaje elewacji ponadczasowy, klasyczny charakter. Może być montowana pionowo lub poziomo i dobrze sprawdza się zarówno na małych, jak i na dużych powierzchniach.

Blacha trapezowa – specyfikacja

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali klasy DX51, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji, malowany farbą podkładową oraz pokrywany poliestrowym lakierem zewnętrznym P30, P50 lub MAT.

Dostępne grubości: 0,4 mm / 0,45 mm / 0,5 mm / 0,6 mm

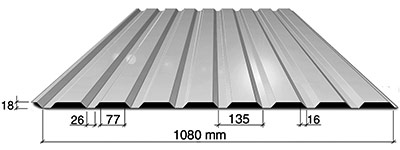

Borga-BPE18-web2

Blacha profilowana BPE 18

Grubość nominalna tnom mm 0.5 0.6
Masa m kg/m2 4.3 5.1
Granica plastyczności fty N/mm2 250 250
Wysokość mm 18 18
Szerokość krycia mm 1080 1080
Min. długość mm 500 500
Maks. długość mm 9000 10000
Reakcja podporowa, podpora skrajna Rd kN/m 3.45 5.06
Reakcja podporowa, szerokość podpory 50mm Rd kN/m 11.80 16.98
Reakcja podporowa, szerokość podpory 100mm Rd kN/m 15.50 22.12
Obliczeniowa nośność na ścinanie, pasa blachy Vf kN/m 15.9 28.8
Obliczeniowa nośność na ścinanie, środnika blachy Vw kN/m 63.7 77.7
Obliczeniowa nośność na ścinanie, globalna L2Vgd kN/m 19.7 26.6
Obliczeniowa nośność przekroju na zginanie – pozytyw Md kNm/m 0.434 0.578
Efektywny moment bezwładności przy zginaniu – pozytyw Idef mm4/mm 16.1 21.0
Obliczeniowa nośność przekroju na zginanie – negatyw Md kNm/m 0.478 0.630
Efektywny moment bezwładności przy zginaniu – negatyw Idef mm4/mm 23.4 30.4
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, blacha 2-przęsłowa, nachylenie dachu < 14°, przykręcona do płatwi m 0.41 0.50
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, przykręcona do płatwi m 0.48 0.60
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi m 0.33 0.41

Obliczenia blachy wykonane zgodnie z Eurokodem.

Sinus – nowoczesny profil ścienny o wyjątkowej estetyce
  • Biały 9106

  • Srebrny 9006

  • Grafitowy 087

  • Czarny 801

  • Ciemnoniebieski 5010

  • Ceglasty 742

  • Wiśniowy 3009

Profil spełniający wysokie wymagania estetyczne. Blachy Borga Sinus są wykorzystywane głównie jako okładziny ścienne w budynkach komercyjnych, ale sprawdzają się też wszędzie tam, gdzie wymagania dotyczące estetyki budynku są wysokie. Profil Sinus ma charakter nowoczesny i ponadczasowy, zapewnia więc długotrwały atrakcyjny wygląd każdego budynku, na którym jest montowany. Aby uzyskać bardziej ekskluzywny efekt i zwiększoną trwałość, profile Sinus mogą zostać pokryte metalizowaną powłoka Premium.

Profil można montować poziomo lub pionowo.

Specyfikacja materiałowa

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali klasy DX51, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji, malowany farbą podkładową oraz pokrywany poliestrowym lakierem zewnętrznym P30, P50, MAT lub Metallic Colofer® City Lights.

Dostępne grubości: 0,5 mm / 0,6 mm

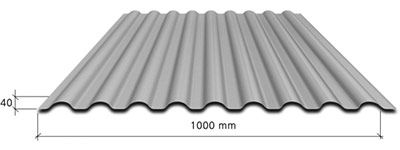

Borga-Sinus-web2

Blacha profilowana SINUS

Grubość nominalna tnom mm 0.5 0.6
Masa m kg/m2 4.7 5.5
Granica plastyczności fty N/mm2 250 250
Wysokość mm 40 40
Szerokość krycia mm 1000 1000
Min. długość mm 500 500
Maks. długość mm 10000 10000
Reakcja podporowa, podpora skrajna Rd kN/m 1.57 2.53
Reakcja podporowa, szerokość podpory 50mm Rd kN/m 5.37 8.49
Reakcja podporowa, szerokość podpory 100mm Rd kN/m 7.04 11.07
Obliczeniowa nośność na ścinanie, pasa blachy Vf kN/m 63.7 77.7
Obliczeniowa nośność na ścinanie, środnika blachy Vw kN/m 31.0 56.2
Obliczeniowa nośność na ścinanie, globalna L2Vgd kN/m 59.0 77.7
Obliczeniowa nośność przekroju na zginanie – pozytyw Md kNm/m 1.033 1.378
Efektywny moment bezwładności przy zginaniu – pozytyw Idef mm4/mm 94.1 121.7
Obliczeniowa nośność przekroju na zginanie – negatyw Md kNm/m 1.174 1.519
Moment of inertia negative pressure effect Idef mm4/mm 100,6 127.5
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, blacha 2-przęsłowa, nachylenie dachu < 14°, przykręcona do płatwi m 0.97 1.26
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi m 1.15 1.49
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi m 0.79 1.02

Obliczenia blachy wykonane zgodnie z Eurokodem.

Super-40 – estetyczny, wytrzymały i ekonomiczny profil do krycia dachów i ścian
  • Żółty 453

  • Zielony 510

  • Wiśniowy 3009

  • Srebrny 9006

  • Popielaty 7035

  • Niebieski 096

  • Jasnozielony 6011

  • Jasnoniebieski 5015

  • Grafitowy 087

  • Czerwony 302

  • Czarny 801

  • Ciemnoniebieski 5010

  • Ciemnobrązowy 819

  • Ceglasty 742

  • Brązowy 384

  • Biały 9106

  • Beżowy 410

Blacha używana głównie do budowy dachów, w których wymagane są duże odstępy między płatwiami. Borga Super 40 to nowoczesna i estetyczna blacha profilowana wykorzystywana jako pokrycie ścian i dachów. Dzięki unikatowemu kształtowi zapewnia bezkonkurencyjne połączenie wytrzymałości i nośności. Jej istotne parametry, takie jak przystosowanie do chodzenia i możliwość odprowadzania wody deszczowej, są istotnie lepsze niż w przypadku tradycyjnych profili, co umożliwia wykorzystanie jej w szerszym zakresie zastosowań.

Profil ma specjalny rowek odprowadzający wodę deszczową, dzięki czemu nie przedostaje się ona przez łączenia.

Aby zapobiec skraplaniu się pary wodnej w budynkach bez izolacji, zaleca się zastosowanie pod profilem dachowym powłoki antykondensacyjnej Borga DropStop.

Blacha profilowana SUPER 40 – specyfikacja

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali klasy DX51, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji, malowany farbą podkładową oraz pokrywany poliestrowym lakierem zewnętrznym P30, P50 lub MAT.

Dostępne grubości: 0,5 mm / 0,6 mm / 0,7 mm

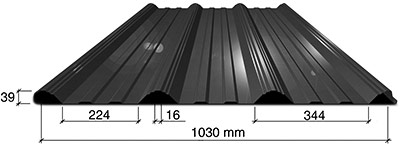

Borga-Super-40-web2

Blacha profilowana SUPER 40

Grubość nominalna tnom mm 0.5 0.6
Masa m kg/m2 4.5 5.3
Granica plastyczności fty N/mm2 250 250
Wysokość mm 39 39
Szerokość krycia mm 1030 1030
Min. długość mm 500 500
Maks. długość mm 9000 10000
Reakcja podporowa, podpora skrajna Rd kN/m 1.15 1.89
Reakcja podporowa, szerokość podpory 50mm Rd kN/m 3.93 6.34
Reakcja podporowa, szerokość podpory 100mm Rd kN/m 5.16 8.26
Obliczeniowa nośność na ścinanie, pasa blachy Vf kN/m 5.5 9
Obliczeniowa nośność na ścinanie, środnika blachy Vw kN/m 50.7 77.7
Obliczeniowa nośność na ścinanie, globalna L2Vgd kN/m 47.7 64.2
Obliczeniowa nośność przekroju na zginanie – pozytyw Md kNm/m 0.728 0.887
Efektywny moment bezwładności przy zginaniu – pozytyw Idef mm4/mm 83.7 102.1
Obliczeniowa nośność przekroju na zginanie – negatyw Md kNm/m 0.696 0.869
Efektywny moment bezwładności przy zginaniu – negatyw Idef mm4/mm 75.5 97.5
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, blacha 2-przęsłowa, nachylenie dachu < 14°, przykręcona do płatwi m 1.97 2.38
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, przykręcona do płatwi m 2.34 2.82
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi m 1.60 1.93

Obliczenia blachy wykonane zgodnie z Eurokodem.

Profil TR 45 – wytrzymały profil do krycia dachów i ścian
  • Żółty 453

  • Zielony 510

  • Wiśniowy 3009

  • Srebrny 9006

  • Popielaty 7035

  • Niebieski 096

  • Jasnozielony 6011

  • Jasnoniebieski 5015

  • Grafitowy 087

  • Czerwony 302

  • Czarny 801

  • Ciemnoniebieski 5010

  • Ciemnobrązowy 819

  • Ceglasty 742

  • Brązowy 384

  • Biały 9106

  • Beżowy 410

Wytrzymały profil dachowy umożliwiający zachowanie dużych odległości między płatwiami. Profil Borga TR 45 wykorzystuje się zwykle do budowy dachów przemysłowych i komercyjnych hal stalowych. Łączy dobre właściwości pokrycia z bardzo wysoką nośnością. Wysokość profilu powoduje, że sprawdza się on zwłaszcza w miejscach o dużych opadach śniegu lub wymagających odprowadzania dużych ilości wody deszczowej. Profil można też stosować jako okładzinę zewnętrzną ścian większych budynków przemysłowych.

Profil ma specjalny rowek odprowadzający wodę deszczową, dzięki czemu nie przedostaje się ona przez łączenia.

Aby zapobiec skraplaniu się pary wodnej w budynkach bez izolacji, zaleca się zastosowanie pod profilem dachowym powłoki antykondensacyjnej Borga DropStop.

Blacha profilowana – specyfikacja

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali klasy DX51, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji, malowany farbą podkładową oraz pokrywany poliestrowym lakierem zewnętrznym P30, P50 lub MAT.

Dostępne grubości: 0,5 mm / 0,6 mm / 0,7 mm

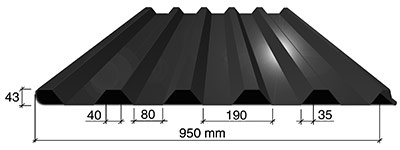

Borga-TR45-web2

Blacha profilowana TR 45

Grubość nominalna tnom mm 0,5 0,6
Masa m kg/m2 4.9 5.8
Granica plastyczności fty N/mm2 250 250
Wysokość mm 43 43
Szerokość krycia mm 950 950
Min. długość mm 500 500
Maks. długość mm 12000 12000
Reakcja podporowa, podpora skrajna Rd kN/m 2.48 3.63
Reakcja podporowa, szerokość podpory 50mm Rd kN/m 8.47 12.20
Reakcja podporowa, szerokość podpory 100mm Rd kN/m 11.11 15.89
Obliczeniowa nośność na ścinanie, pasa blachy Vf kN/m 15 27.2
Obliczeniowa nośność na ścinanie, środnika blachy Vw kN/m 32.9 59.8
Obliczeniowa nośność na ścinanie, globalna L2Vgd kN/m 63.7 77.7
Obliczeniowa nośność przekroju na zginanie – pozytyw Md kNm/m 1.130 1.592
Efektywny moment bezwładności przy zginaniu – pozytyw Idef mm4/mm 126.7 169.8
Obliczeniowa nośność przekroju na zginanie – negatyw Md kNm/m 1.043 1.442
Efektywny moment bezwładności przy zginaniu – negatyw Idef mm4/mm 101.1 133.1
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, blacha 2-przęsłowa, nachylenie dachu < 14°, przykręcona do płatwi m 1.18 1.61
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, przykręcona do płatwi m 1.40 1.91
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi m 0.96 1.31

Obliczenia blachy wykonane zgodnie z Eurokodem.

Profil Ekonomii – Jeden z naszych najpopularniejszych profili, używany jako okładzina dachowa i ścienna
  • Żółty 453

  • Zielony 510

  • Wiśniowy 3009

  • Srebrny 9006

  • Popielaty 7035

  • Niebieski 096

  • Jasnozielony 6011

  • Jasnoniebieski 5015

  • Grafitowy 087

  • Czerwony 302

  • Czarny 801

  • Ciemnoniebieski 5010

  • Ciemnobrązowy 819

  • Ceglasty 742

  • Brązowy 384

  • Biały 9106

  • Beżowy 410

Jeden z naszych najpopularniejszych profili, używany jako okładzina dachowa i ścienna. Borga Ekonomi to profil o małej wysokości i dużej szerokości krycia. Jest symetryczny, co zapewnia mu wyjątkową uniwersalność, ponieważ nie wymaga skomplikowanej konstrukcji wsporczej.

Profil ma specjalny rowek odprowadzający wodę deszczową, dzięki czemu nie przedostaje się ona przez łączenia.

Aby zapobiec skraplaniu się pary wodnej w budynkach bez izolacji, zaleca się zastosowanie pod profilem dachowym powłoki antykondensacyjnej Borga DropStop.

Specyfikacja okładziny dachowo-ściennej

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali klasy DX51, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji, malowany farbą podkładową oraz pokrywany poliestrowym lakierem zewnętrznym P30, P50 lub MAT.

Dostępne grubości: 0,4 mm / 0,45 mm / 0,5 mm / 0,6 mm

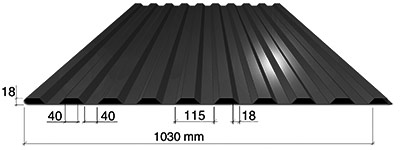

Borga-Ekonomi-web2

Blacha profilowana EKONOMI

Grubość nominalna tnom mm 0.5 0.6
Masa m kg/m2 4.5 5.3
Granica plastyczności fty N/mm2 250 250
Wysokość mm 18 18
Wysokość mm 1030 1030
Min. długość mm 500 500
Maks. długość mm 9000 10000
Reakcja podporowa, podpora skrajna Rd kN/m 4.01 5.87
Reakcja podporowa, szerokość podpory 50mm Rd kN/m 13.70 19.72
Reakcja podporowa, szerokość podpory 100mm Rd kN/m 17.97 25.70
Obliczeniowa nośność na ścinanie, pasa blachy Vf kN/m 63.7 77.7
Obliczeniowa nośność na ścinanie, środnika blachy Vw kN/m 63.7 77.7
Obliczeniowa nośność na ścinanie, globalna L2Vgd kN/m 20.9 28.2
Obliczeniowa nośność przekroju na zginanie – pozytyw Md kNm/m 0.545 0.735
Efektywny moment bezwładności przy zginaniu – pozytyw Idef mm4/mm 22.3 29.2
Obliczeniowa nośność przekroju na zginanie – negatyw Md kNm/m 0.545 0.735
Efektywny moment bezwładności przy zginaniu – negatyw Idef mm4/mm 22.3 29.2
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, blacha 2-przęsłowa, nachylenie dachu < 14°, przykręcona do płatwi m 0.43 0.54
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, przykręcona do płatwi m 0.51 0.64
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi m 0.35 0.44

Obliczenia blachy wykonane zgodnie z Eurokodem.

PP2 – profil optyczny - dekoracyjny, łatwy do utrzymania w czystości
  • Żółty 453

  • Zielony 510

  • Wiśniowy 3009

  • Srebrny 9006

  • Popielaty 7035

  • Niebieski 096

  • Jasnozielony 6011

  • Jasnoniebieski 5015

  • Grafitowy 087

  • Czerwony 302

  • Czarny 801

  • Ciemnoniebieski 5010

  • Ciemnobrązowy 819

  • Ceglasty 742

  • Brązowy 384

  • Biały 9106

  • Beżowy 410

Blacha Borga PP2 ma bardzo niski profil i jest wykorzystywana jako okładzina ścian wewnętrznych, kominów, drzwi, kontenerów, a także m.in. w celach dekoracyjnych.

Ponieważ nie ma właściwości nośnych, wymaga zastosowania pełnej konstrukcji wsporczej. Niski profil blachy ułatwia czyszczenie, dzięki czemu dobrze sprawdza się w środowiskach, w których konieczne jest utrzymanie odpowiedniego poziomu higieny.

Specyfikacja materiałowa blachy stalowej

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali klasy DX51, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji, malowany farbą podkładową oraz pokrywany poliestrowym lakierem zewnętrznym P30, P50 lub MAT.

Dostępne grubości: 0,4 mm / 0,45 mm / 0,5 mm / 0,6 mm

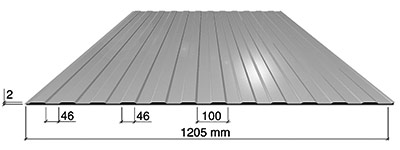

Borga-PP2-web2

Profil VP 45 – trwały profil ścienny
  • Żółty 453

  • Zielony 510

  • Wiśniowy 3009

  • Srebrny 9006

  • Popielaty 7035

  • Niebieski 096

  • Jasnozielony 6011

  • Jasnoniebieski 5015

  • Grafitowy 087

  • Czerwony 302

  • Czarny 801

  • Ciemnoniebieski 5010

  • Ciemnobrązowy 819

  • Ceglasty 742

  • Brązowy 384

  • Biały 9106

  • Beżowy 410

Wytrzymały profil ścienny umożliwiający zachowanie dużych odległości między podporami. Profil Borga VP 45 wykorzystuje się zwykle jako okładzinę ścienną w większych halach stalowych o zastosowaniu przemysłowym i komercyjnym. Tradycyjny, ale wyrafinowany kształt profilu nadaje elewacji atrakcyjny wygląd. Wysokość profilu zapewnia mu wytrzymałość, dzięki czemu sprawdza się on jako uniwersalne i ekonomiczne rozwiązanie do krycia ścian.

Specyfikacja trapezoidalnych blach stalowych

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali klasy DX51, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji i malowany podkładem oraz poliestrowym lakierem zewnętrznym typu P30, P50 lub matowym.

Dostępne grubości: 0,5 mm / 0,6 mm

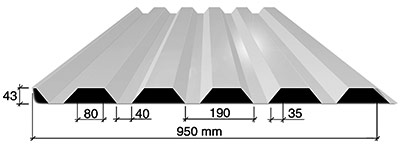

Borga-VP45-web2

Blacha profilowana VP 45

Grubość nominalna tnom mm 0.5 0.6
Masa m kg/m2 4.9 5.8
Granica plastyczności fty N/mm2 250 250
Wysokość mm 43 43
Szerokość krycia mm 950 950
Szerokość krycia mm 500 500
Maks. długość mm 12000 12000
Reakcja podporowa, podpora skrajna Rd kN/m 2.48 3.63
Reakcja podporowa, szerokość podpory 50mm Rd kN/m 8.47 12.20
Reakcja podporowa, szerokość podpory 100mm Rd kN/m 11.11 15.89
Obliczeniowa nośność na ścinanie, pasa blachy Vf kN/m 15 27.2
Obliczeniowa nośność na ścinanie, środnika blachy Vw kN/m 32.9 59.8
Obliczeniowa nośność na ścinanie, globalna L2Vgd kN/m 63.7 77.7
Obliczeniowa nośność przekroju na zginanie – pozytyw Md kNm/m 1.043 1.442
Efektywny moment bezwładności przy zginaniu – pozytyw Idef mm4/mm 101.1 133.1
Obliczeniowa nośność przekroju na zginanie – negatyw Md kNm/m 1.13 1.592
Efektywny moment bezwładności przy zginaniu – negatyw Idef mm4/mm 126.7 169.8
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, blacha 2-przęsłowa, nachylenie dachu < 14°, przykręcona do płatwi m 1.10 1.48
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, przykręcona do płatwi m 1.30 1.75
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi m 0.89 1.20

Obliczenia blachy wykonane zgodnie z Eurokodem.

Profil VVP 18 – estetyczny profil ścienny do dużych budynków
  • Żółty 453

  • Zielony 510

  • Wiśniowy 3009

  • Srebrny 9006

  • Popielaty 7035

  • Niebieski 096

  • Jasnozielony 6011

  • Jasnoniebieski 5015

  • Grafitowy 087

  • Czerwony 302

  • Czarny 801

  • Ciemnoniebieski 5010

  • Ciemnobrązowy 819

  • Ceglasty 742

  • Brązowy 384

  • Biały 9106

  • Beżowy 410

Możliwość montażu w poziomie lub w pionie. Profil Borga VVP 18 wykorzystuje się zwykle jako okładzinę ścienną w większych budynkach komercyjnych i mieszkalnych. Ten innowacyjny profil nadaje elewacji atrakcyjny, klasyczny i ponadczasowy wygląd.

Oferuje dużą szerokość krycia, dzięki czemu jest ekonomicznym rozwiązaniem zarówno podczas renowacji elewacji, jak i wznoszenia nowych budynków.

Trapezowa blacha stalowa – specyfikacja

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali klasy DX51, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji, malowany farbą podkładową oraz pokrywany poliestrowym lakierem zewnętrznym P30, P50 lub MAT.

Dostępne grubości: 0,5 mm / 0,6 mm
Borga-VVP18-web2

Blacha profilowana VVP 18

Grubość nominalna tnom mm 0,5 0,6
Masa m kg/m2 4,4 5,2
Granica plastyczności fty N/mm2 250 250
Wysokość mm 18 18
Szerokość krycia mm 1060 1060
Min. długość mm 500 500
Maks. długość mm 9000 10000
Reakcja podporowa, podpora skrajna Rd kN/m 3,45 5,06
Reakcja podporowa, szerokość podpory 50mm Rd kN/m 11,80 16,98
Reakcja podporowa, szerokość podpory 100mm Rd kN/m 15,50 22,12
Obliczeniowa nośność na ścinanie, pasa blachy Vf kN/m 23,0 29,6
Obliczeniowa nośność na ścinanie, środnika blachy Vw kN/m 63,7 77,7
Obliczeniowa nośność na ścinanie, globalna L2Vgd kN/m 18,1 24,4
Obliczeniowa nośność przekroju na zginanie – pozytyw Md kNm/m 0,422 0,561
Efektywny moment bezwładności przy zginaniu – pozytyw Idef mm4/mm 15,7 20,3
Obliczeniowa nośność przekroju na zginanie – negatyw Md kNm/m 0,452 0,583
Efektywny moment bezwładności przy zginaniu – negatyw Idef mm4/mm 21,2 27,1
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, blacha 2-przęsłowa, nachylenie dachu < 14°, przykręcona do płatwi m 0,41 0,49
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, przykręcona do płatwi m 0,48 0,58
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi m 0,33 0,40

Obliczenia blachy wykonane zgodnie z Eurokodem.

Profil VVP 45 – wytrzymały i estetyczny profil ścienny
  • Żółty 453

  • Zielony 510

  • Wiśniowy 3009

  • Srebrny 9006

  • Popielaty 7035

  • Niebieski 096

  • Jasnozielony 6011

  • Jasnoniebieski 5015

  • Grafitowy 087

  • Czerwony 302

  • Czarny 801

  • Ciemnoniebieski 5010

  • Ciemnobrązowy 819

  • Ceglasty 742

  • Brązowy 384

  • Biały 9106

  • Beżowy 410

Profil stalowy o dużej wytrzymałości

Do dużych budynków wymagających zastosowania profili o dużej wytrzymałości. Profil Borga VVP 45 wykorzystuje się zwykle jako okładzinę ścienną w większych budynkach przemysłowych i komercyjnych. Ten innowacyjny profil nadaje elewacji dynamiczny, ponadczasowy wygląd.

Wysokość profilu blachy nadaje jej wytrzymałość, dzięki czemu jest ona ekonomicznym rozwiązaniem w konstrukcjach, w których wymagane są większe odległości między podporami.

Specyfikacja materiałowa

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali klasy DX51, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji, malowany farbą podkładową oraz pokrywany poliestrowym lakierem zewnętrznym P30, P50 lub MAT.

Dostępne grubości: 0,5 mm / 0,6 mm

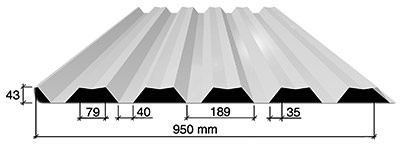

Borga-VVP45-web2

Blacha profilowana VVP 45

Grubość nominaln tnom mm 0.5 0.6
Masa m kg/m2 4.9 5.8
Granica plastyczności fty N/mm2 250 250
Wysokość mm 43 43
Szerokość krycia mm 950 950
Min. długość mm 500 500
Maks. długość mm 12000 12000
Reakcja podporowa, podpora skrajna Rd kN/m 2.48 3.63
Reakcja podporowa, szerokość podpory 50mm Rd kN/m 8.47 12.20
Reakcja podporowa, szerokość podpory 100mm Rd kN/m 11.11 15.89
Obliczeniowa nośność na ścinanie, pasa blachy Vf kN/m 15 27.2
Obliczeniowa nośność na ścinanie, środnika blachy Vw kN/m 32.9 59.8
Obliczeniowa nośność na ścinanie, globalna L2Vgd kN/m 63.7 77.7
Obliczeniowa nośność przekroju na zginanie – pozytyw Md kNm/m 1.043 1.442
Efektywny moment bezwładności przy zginaniu – pozytyw Idef mm4/mm 101.1 133.1
Obliczeniowa nośność przekroju na zginanie – negatyw Md kNm/m 1.13 1.592
Efektywny moment bezwładności przy zginaniu – negatyw Idef mm4/mm 126.7 169.8
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, blacha 2-przęsłowa, nachylenie dachu < 14°, przykręcona do płatwi m 1.10 1.48
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, przykręcona do płatwi m 1.30 1.75
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi m 0.89 1.20

Obliczenia blachy wykonane zgodnie z Eurokodem.

Kamil Sztekmiller

Kamil Sztekmiller

Kierownik ds. Sprzedaży Komponentów

No pages found for "{{query}}", please try again using another search term.
Please wait, searching for "{{query}}" ...
